Instalación de paneles solares en las oficinas de Ilboc

El generador fotovoltaico tiene una potencia de 31,36 kWp. La instalación se ubicó en la cubierta del edificio de administración, concretamente, se propuso su instalación sobre la pérgola existente. La orientación de la instalación fue de 48º SE, mientras que la inclinación de los módulos fue la misma que la de la pérgola, instalación coplanar horizontal, facilitando la instalación y reduciendo el impacto visual del conjunto.

La instalación está compuesta por 64 módulos, de 490 Wp, y un inversor de 30 kW. De este modo se alcanza la potencia nominal requerida.

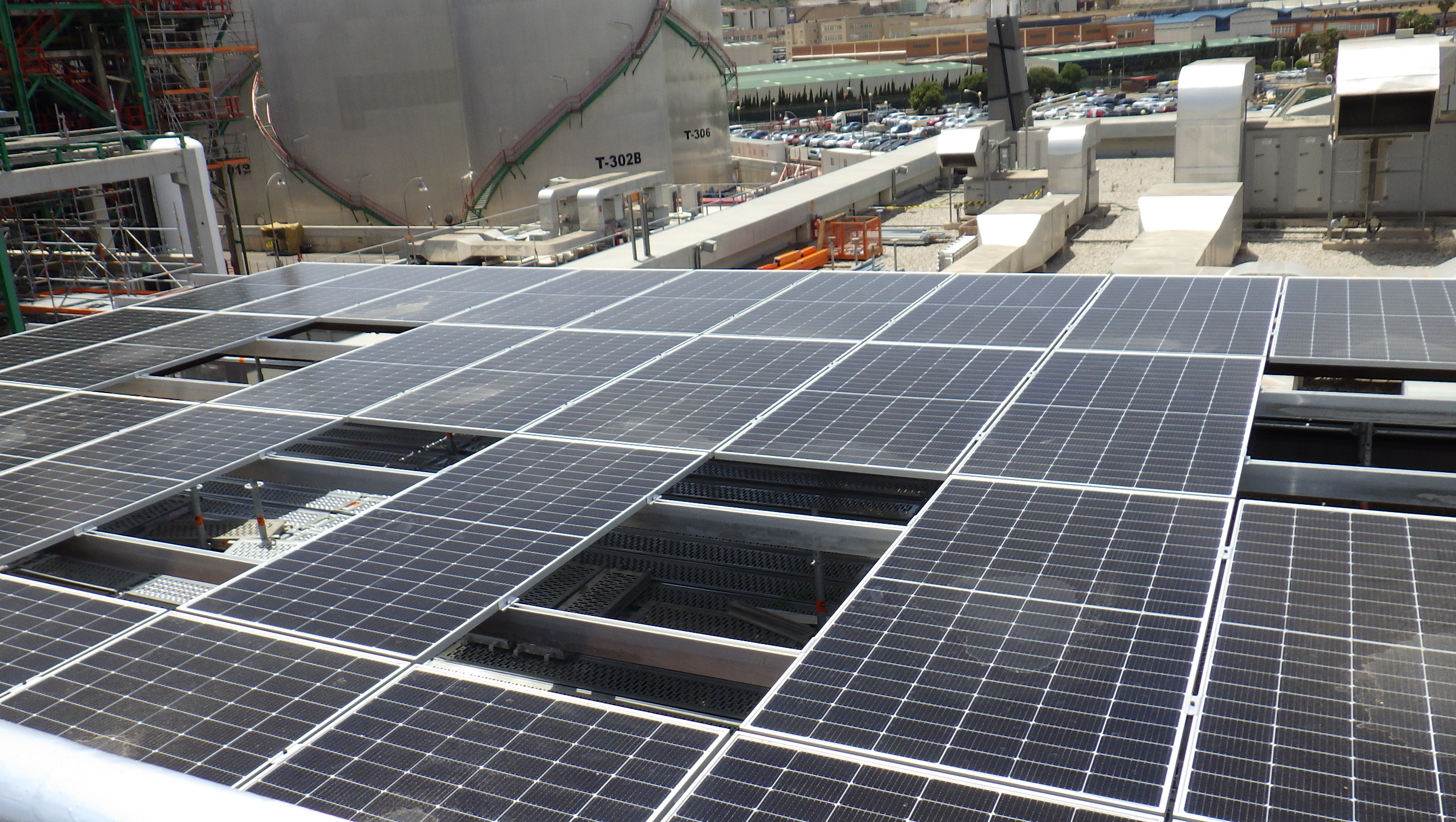

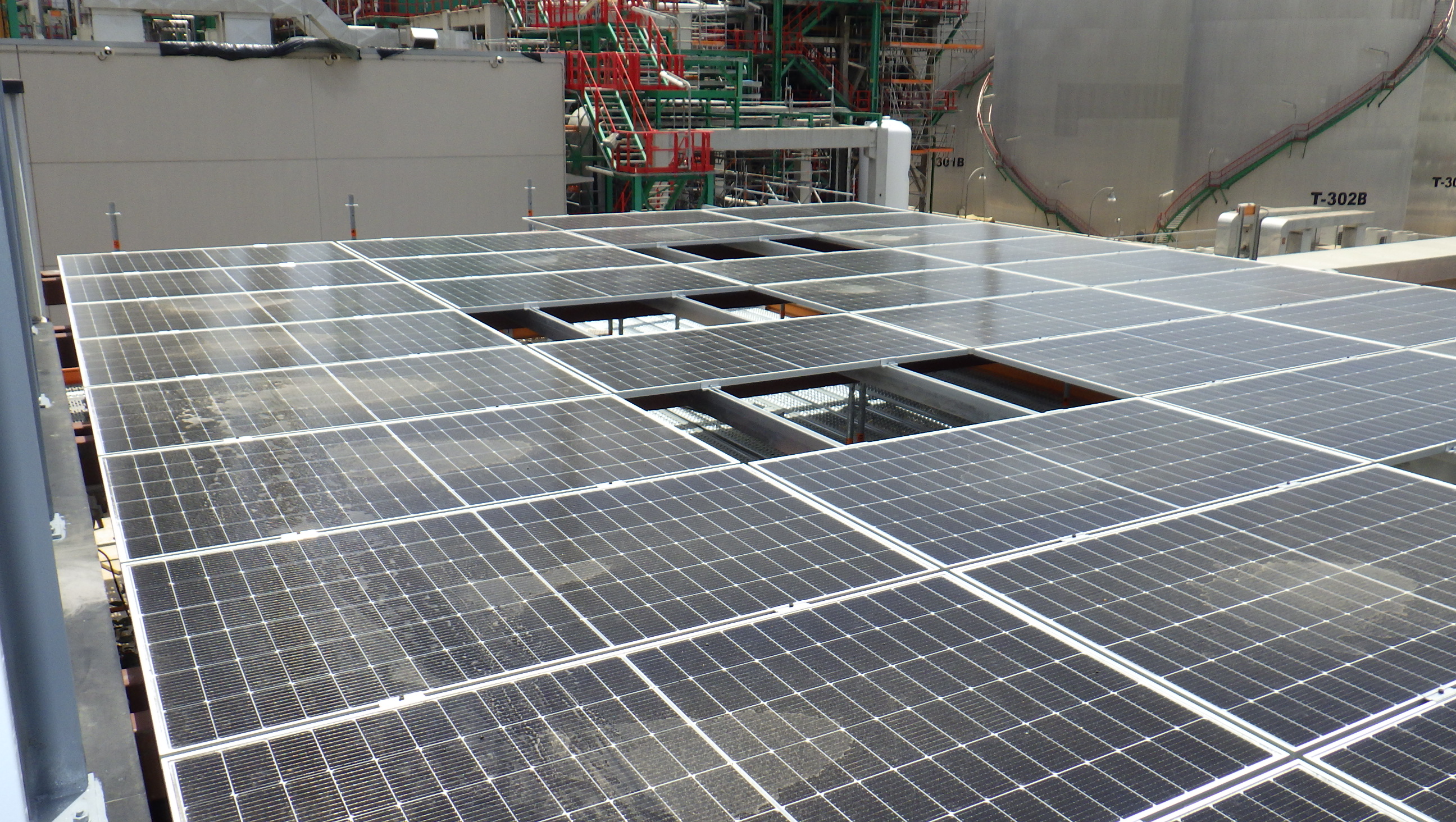

Se procedió a la colocación y fijación de los apoyos de la estructura de aluminio sobre la pérgola, para posteriormente colocar las guías en las cuales se fijarán los módulos fotovoltaicos. Los módulos solares se posicionaron sobre la estructura coplanar de aluminio siguiendo la orientación de la pérgola, que coinciden con un azimut de 48º SE

Los módulos solares se posicionaron sobre la estructura coplanar de aluminio siguiendo la orientación de la pérgola, que coinciden con un azimut de 48º SE.

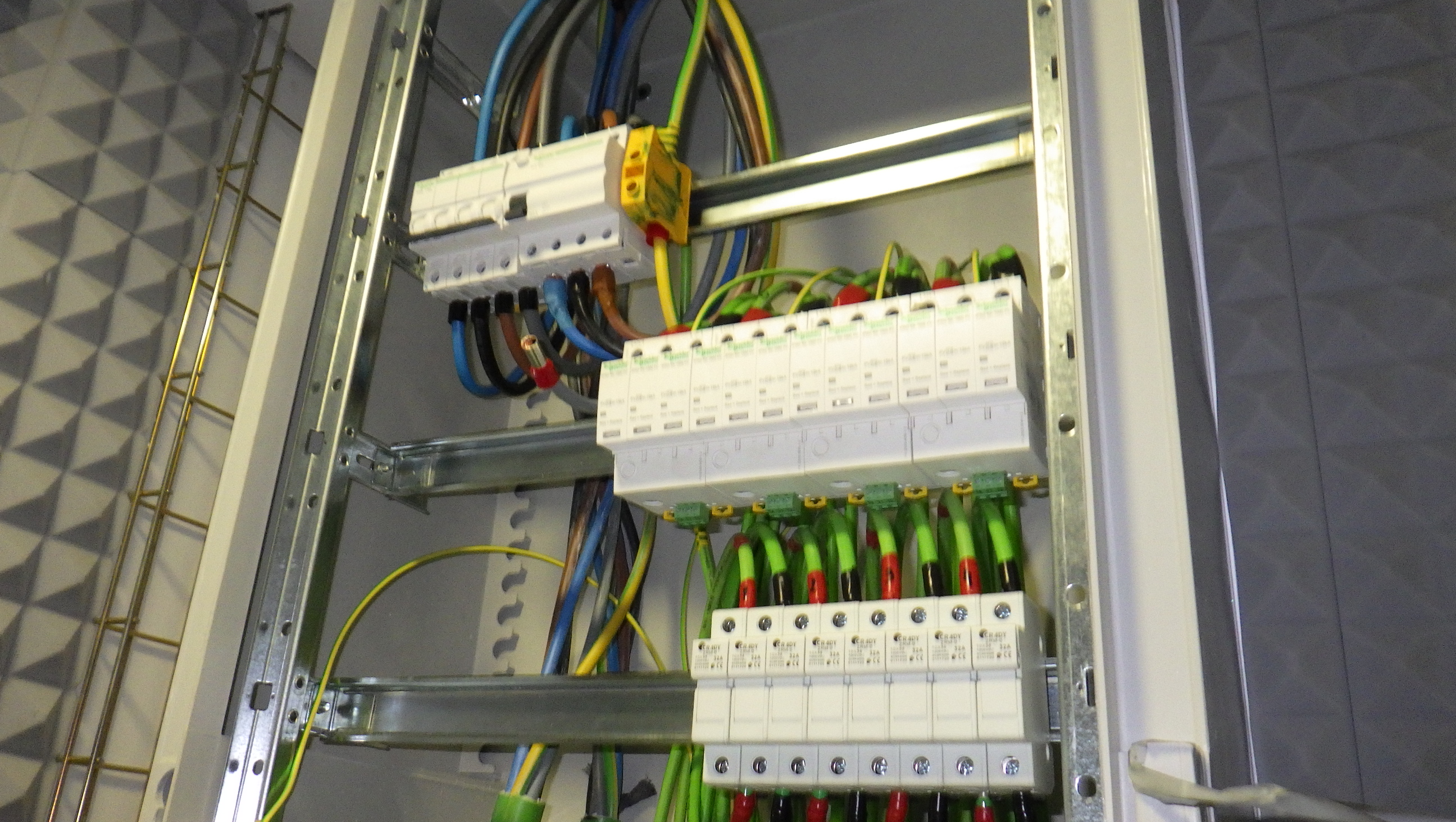

El cableado de string por la estructura está correctamente embridado y protegido, además de disponer de las holguras necesarias y el cableado eléctrico quedó perfectamente etiquetado. La instalación cuenta con las protecciones exigidas por la normativa, de manera que su operación y mantenimiento sea totalmente segura. Se instaló todo el cableado de corriente continua desde la cubierta hasta la sala donde se ubicará el inversor. Desde esta ubicación se colocó cable bajo el suelo técnico de modo que se pueda realizar la inyección de la energía fotovoltaica generada. Para evitar la inyección de energía a la red, se coloca un dispositivo antivertido cumpliendo la normativa vigente de autoconsumo sin excedentes.

Información

  • Categoría Energías Renovables
  • Cliente Iberian Lube Base Oils Company S.A (ILBOC)
  • Fecha: 2021
